Eingangs- und Ausgangsmöglichkeiten der wichtigsten Kanalzüge des Logic2.

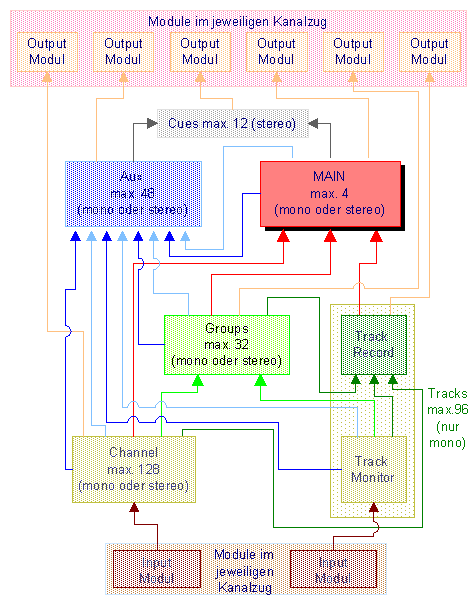

Die virtuellen Kanalzüge des Logic2 besitzen alle bestimmte Eigenschafte innerhalb eines Mischpult-Setups, die sich vor allem darin niederschlagen, wie sie ihr Signal bekommen und weitergeben. Die Graphik soll alle möglichen Verbindungen in einer Übersicht illustrieren. Sie startet unten, mit den Eingangsmodulen (physikalisch vorhandene Eingänge) und endet oben, mit den Ausgangsmodulen (physikalisch vorhandene Ausgänge). Alle Verbindungen dazwischen werden innerhalb des Mischpultes hergestellt (geroutet).

Der besseren Übersichtlichkeit wegen sind alle Kanalzüge und Verbindungen farbkodiert. Die Farben bedeuten:

• braun - Input-Module und Verbindung zu den Kanalzügen, in die sie integriert werden können.
• ocker - Output-Module und von welchen Kanalzügen sie ihr Signal bekommen können.
• grau-grün - Eingangskanlzüge und Track Monitore (Teil eines Tracks)
• hellgrün - Untersummen (Groups) und von welchen Kanalzügen sie ihr Signal bekommen können
• dunkelgrün - Recordsummen (Teil eines Tracks) und von welchen Kanalzügen sie ihr Signal bekommen können
• rot - Hauptsummen und von wo sie ihre Signale bekommen können
• blau / helles blau- Hilfssummen (Aux)
  • blau - das Signal kommt von einem Aux-Send des entsprechenden Kanalzuges
  • helles blau - das Signal wird direkt von diesem Kanalzug auf die Hilfssumme (Aux) geroutet
• grau - Cue - zusätzlicher Ausspielweg und mögliche Signalquellen
